Generatori di impulsi compatti EOG, DK

I generatori di impulsi EOG e DK vengono accoppiati meccanicamente all’albero dell’organo rotante da monitorare. Ruotando solidalmente ad esso, generano impulsi con frequenza proporzionale alla sua velocità. Il segnale generato deve essere valorizzato da un modulo elettronico EDO o JMNC, che permette di riconoscere e monitorare il numero di giri e/o intervenire in caso di variazioni oltre i limiti selezionati o arresto del movimento.
Il circuito interno di rilevamento della velocità è optoelettronico, senza contatto e senza usura.
Costituiscono una soluzione efficace nelle applicazioni in cui non è possibile installare una ruota fonica o utilizzare parti rotanti della macchina per generare impulsi.

I generatori di impulsi EOG e DK possono essere abbinati ad un braccio (B) con rotella, da mettere in contatto con il nastro trasportatore in movimento, per controllarne direttamente la velocità.

VANTAGGI

• Generatore di impulsi compatto, senza contatto meccanico al suo interno
• Usura minima

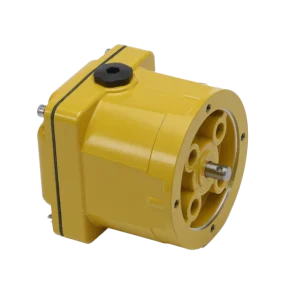

GENERATORI DI IMPULSI DK

CARATTERISTICHE TECNICHE

• Custodia: alluminio (DK/S), ghisa (DK/GG)
• Tipo di segnale: NAMUR
• Tensione di alimentazione: 24 V DC +10/-15% o 15 V DC +10/-15%
• Protezione: IP 54 (per DK), IP 65 (per DKS e DK/GG)
• Temperatura di esercizio: da -25 a +70°C
• Ingresso cavi: 2 fermi in plastica, max 3 x 2,5 mm² (per DK), 1 x M25 x 1,5 (per DK/S e DK/GG)
• Velocità massima: 2.500 giri/min (DK 155), 5.000 giri/min (DK 111)
• Numero di impulsi/giro: 1 o 5

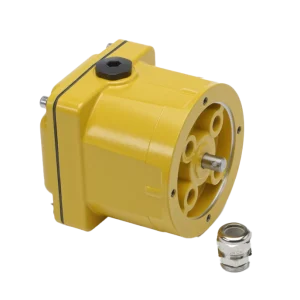

GENERATORI DI IMPULSI EOG

CARATTERISTICHE TECNICHE

• Custodia: alluminio (EOG/S), ghisa (EOG/GG)
• Tensione di alimentazione: 24 V DC +10/-15% o 15 V DC +10/-15%
• Protezione: IP 54 (per EOG/S), IP 65 (per EOGS o EOG/GG)
• Temperatura di esercizio: da -20 a +70°C
• Ingresso cavi: 2 fermi in plastica, max 3 x 2,5 mm² (per EOG), 1 x M25 x 1,5 (per EOG/S e EOG/GG)
• Massima ampiezza degli impulsi: 40 V
• Massima corrente degli impulsi: 6 mA
• Massima frequenza degli impulsi: 18.000 giri/min = 3.000 cicli
• Velocità massima: 5.000 giri/min
• Precisione: ± 1% a numero di giri costante
• Numero di impulsi/giro: 1, 5, 10 o 25

ACCESSORI E VARIANTI

• Flange di montaggio F1 e F2
• Squadrette di fissaggio F3 e F4
• Giunto flessibile K1, per disassamento massimo 3 mm
• Giunto ad innesto K6, con spinotti, per disassamento massimo 2 mm
• Giunto flessibile con soffietto K7, per disassamento massimo 10 mm
• Versione S: con braccio di rinvio in alluminio e rotella in plastica (SK) o gomma (SG)
• Versione GG: con braccio di rinvio in ghisa e rotella in plastica (SK) o gomma (SG)
• Piastra di montaggio e regolazione GB per versioni S e GG
